신지모루 오그랩 미니


오그랩 미니는 10년간 거치대를 제작해온 기업인 신지모루가 노하우와 기술력, 정보를 토대로 제작한 전동 거치대 입니다.

적외선 센서로 작동하는 홀더는 운전중에도 쉽게 거치할 수 있으며, 스마트폰이 거치된 상태에서는 오작동이 일어나도 홀더가 열리지 않도록 설계했습니다.

사용자를 배려한 섬세한 디자인들이 편안하고 안전한 운전 환경을 조성해 줍니다. 오그랩 미니를 만나보세요.


첨단 적외선(IR) 센서

오그랩 미니는 첨단 적외선 센서가 다가오는 물체를 인식하여 작동하는 전동 거치대입니다.


리미트 스위치

최적화된 동작 제어 장치로 기기에 오류가 일어나도, 사용 중 케이블이 빠져도 홀더가 오픈되지 않습니다.


정전식 터치 센서

버튼처럼 눌러야 하는 행위없이 그저 손을 갖다 대어 건드리기만 하면 됩니다.


스마트폰 이탈 방지

20mm 깊이의 홀더와 바깥으로 두꺼워지는 구조의 패드가 스마트폰이 이탈하는 것을 방지합니다.


製品の主な特徴


製品の使い方

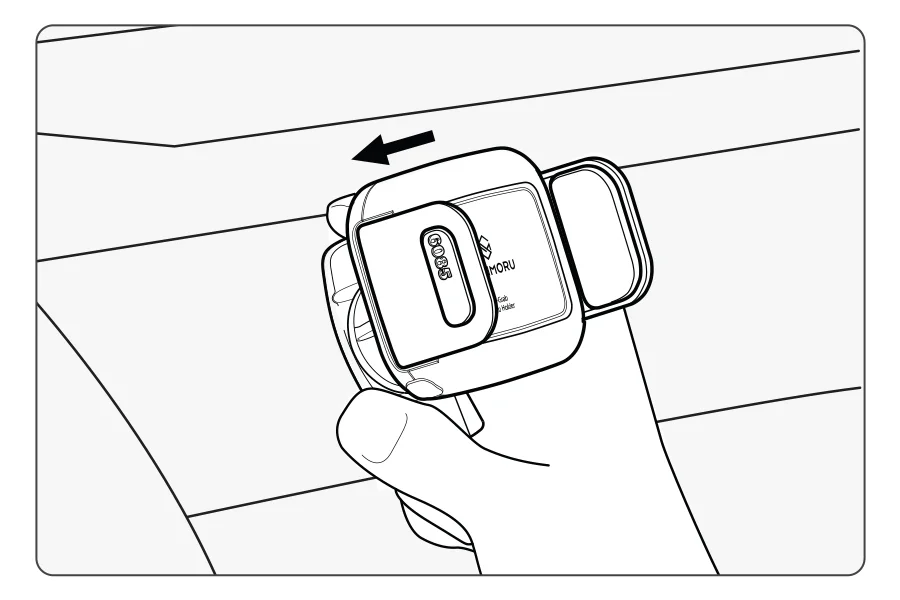

A. 오그랩 미니 부착 방법


1. 제품을 부착할 센터패시아 혹은 대시보드를 닦아줍니다.

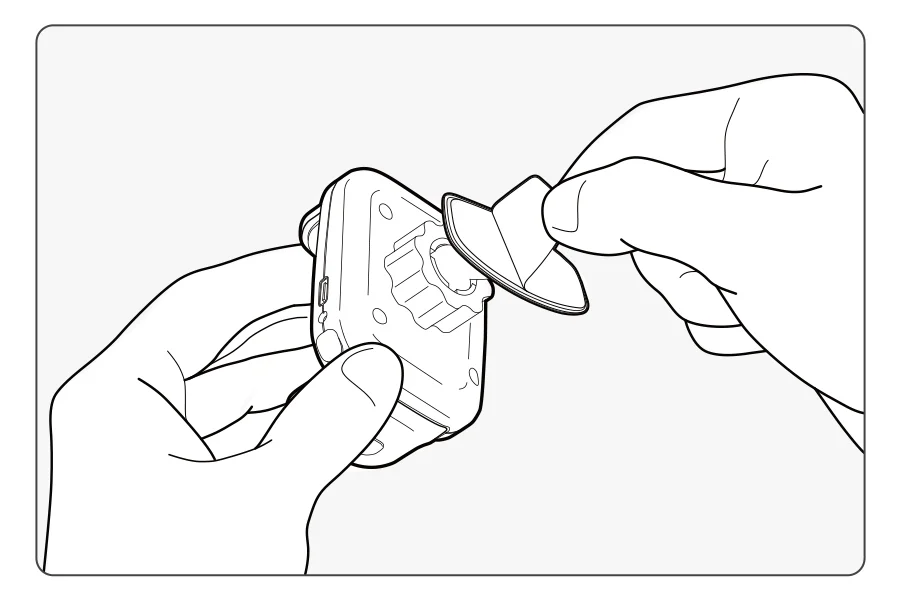

2. 거치대 접착면에 붙어있는 3M 테이프 이면지를 제거합니다.
3. 제품을 센터패시아 혹은 대시보드에 부착합니다.



B. 스마트폰 거치 방법

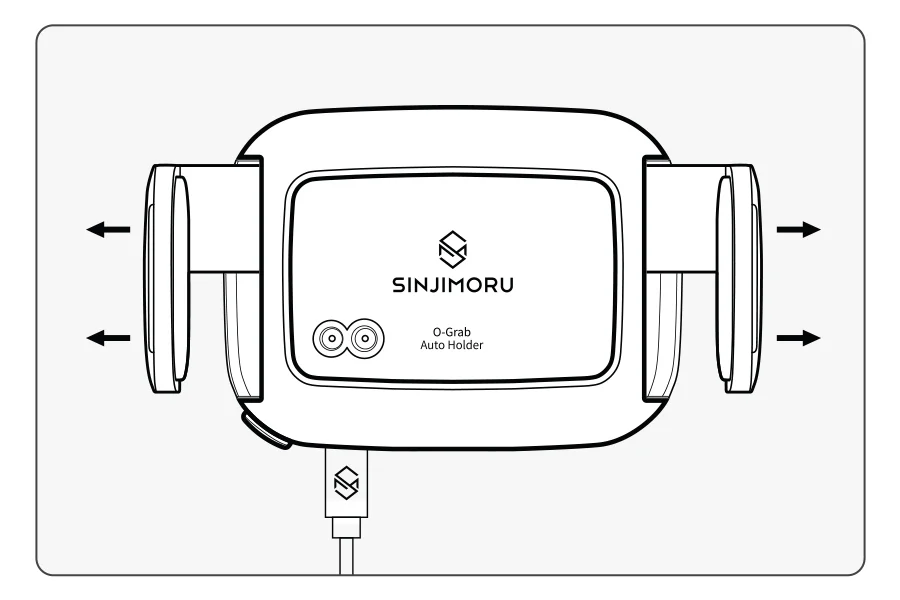

1. 스마트폰을 거치대에 가져다 대면 적외선 센서가 인식하여 거치대의 홀더가 오픈됩니다.
2. 홀더가 열린 거치대에 스마트폰을 올려놓으면 홀더가 닫히며 잠금 상태가 됩니다.

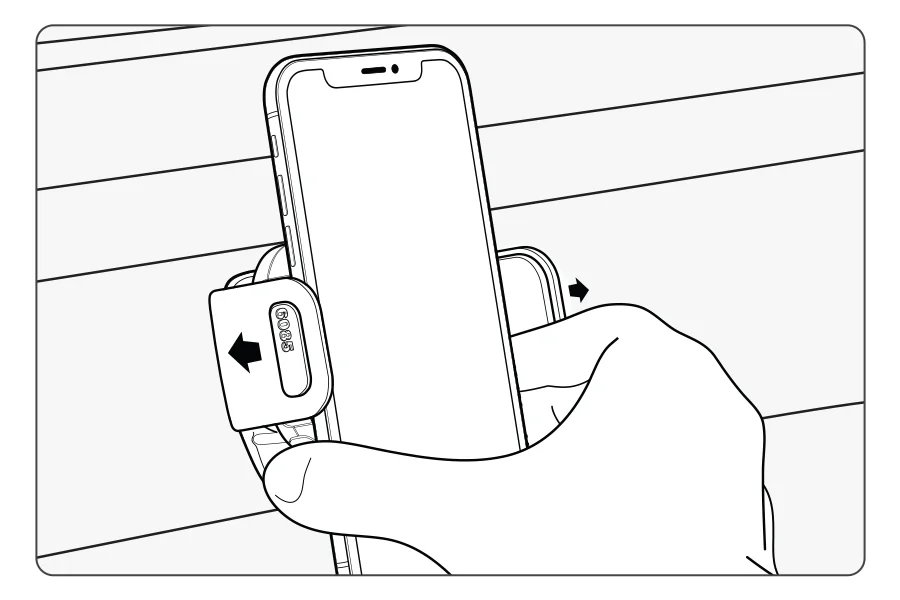

C. 스마트폰 탈거 방법


1. 거치대 좌측 하단의 정전식 터치 센서를 가볍게 터치하면 잠겨있던 홀더가 오픈됩니다.
2. 스마트폰을 거치대에서 떼어냅니다.

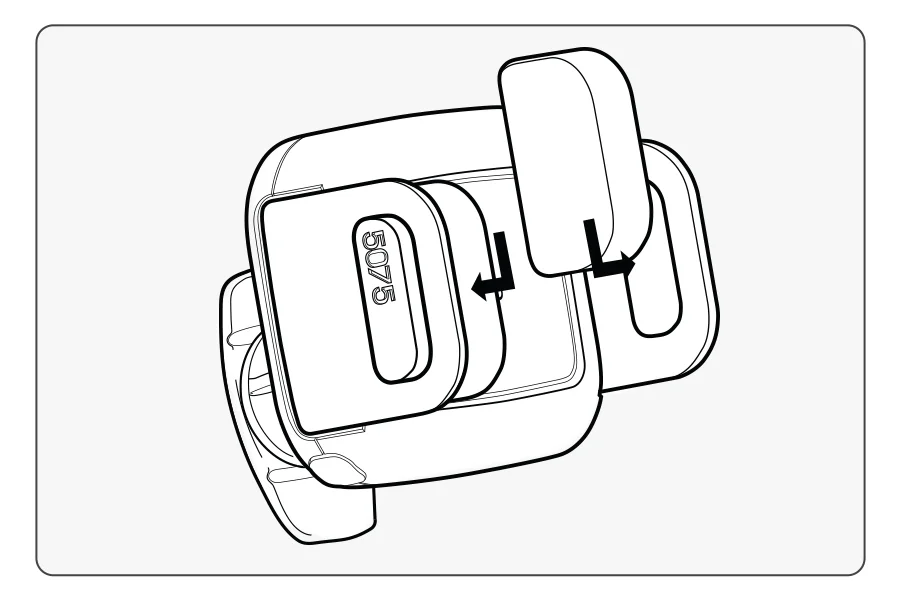

D. 러버 패드 교체 방법


1. 작은 스마트폰과 대화면 스마트폰까지 모두 다 거치 가능하도록 2가지 러버 패드가 준비되어 있습니다.

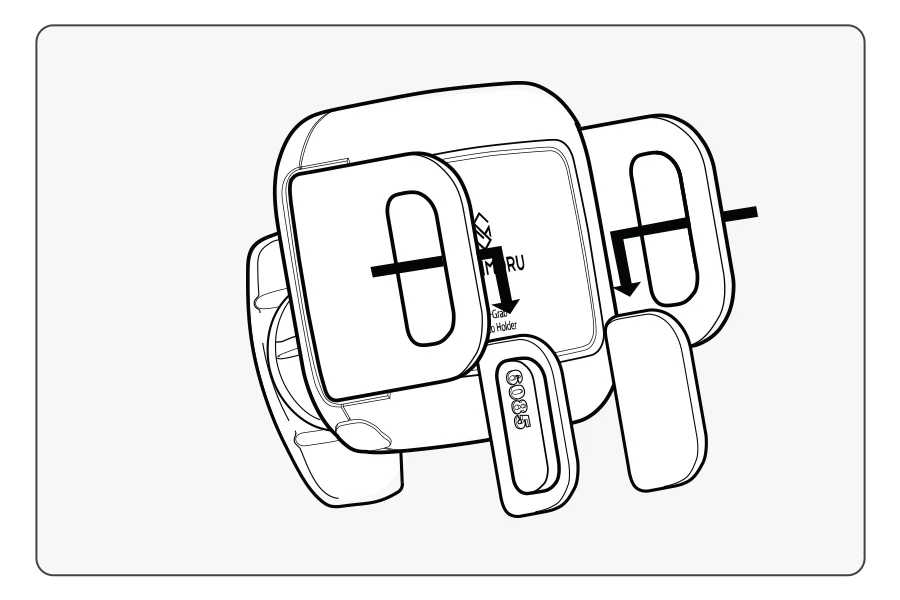

2. 장착되어 있는 러버 패드를 밖에서 안쪽으로 세게 밀어 제거합니다.
3. 교체 할 러버 패드를 안에서 바깥으로 끼워넣은 후 사용하면 됩니다.

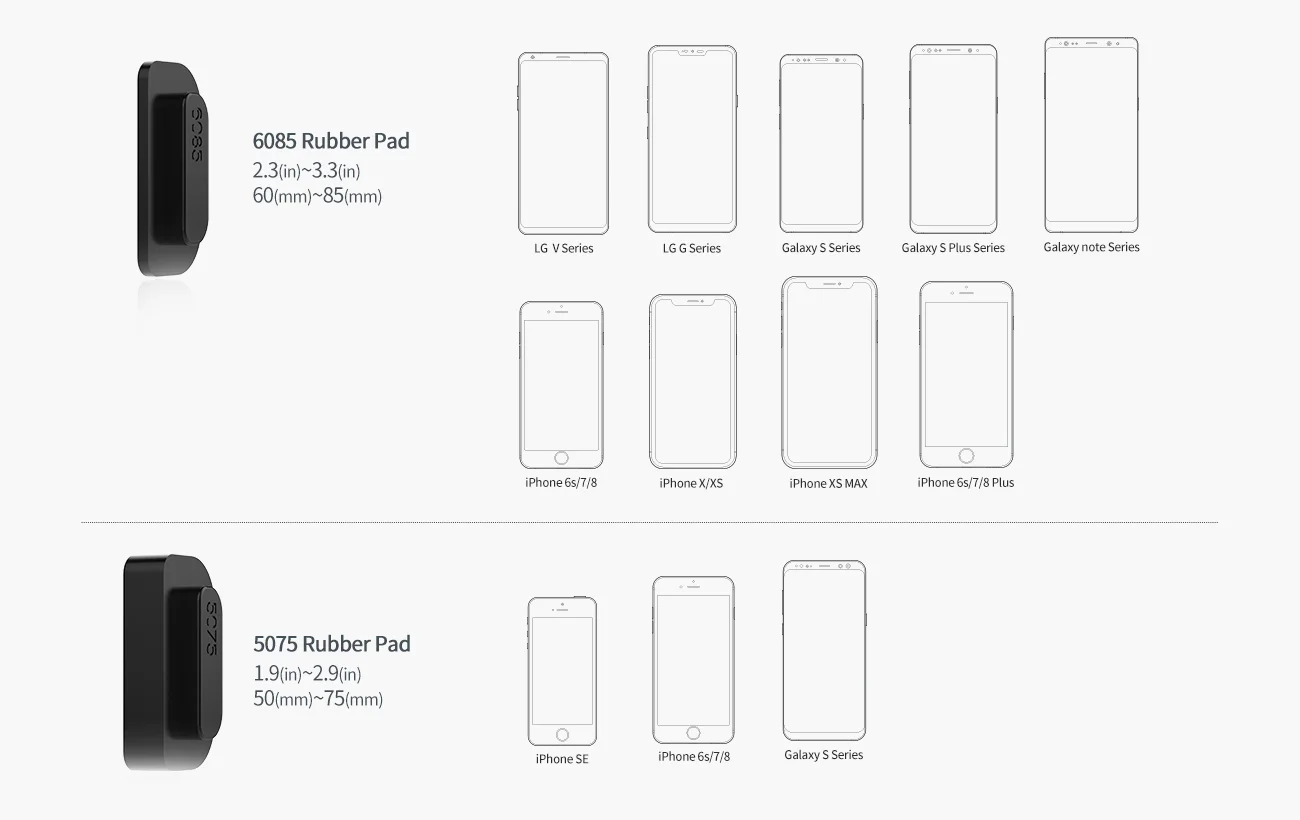

두 가지 러버패드


제품 스펙


主義事項

일반 사용 시 주의사항

1. 물 또는 액체류에 접촉하면 고장의 원인이 될 수 있습니다.
2. 본체를 청소할 시 반드시 전원(케이블)을 제거하시길 바랍니다.
4. 움직임 인식 적외선 IR 센서의 적외선 발광부를 통과한 적외선이 물체에 반사되어 수광부로 돌아와 작동하는 원리로 반사가 잘 되는 흰색 계열에서 센서가 민감해질 수 있습니다. 반대로 검은색 물체는 빛을 흡수하여 센서의 감지 능력이 흰색보다 떨어질 수 있습니다.
5. 오그랩은 센서를 인식해 모터가 작동하는 방식으로 간헐적인 오작동이 있을 수 있습니다. 단, 오작동이 일어나도 래미트 스위치가 홀더가 벌어지지 않도록 하기 때문에 스마트폰이 떨어지는 일을 방지해줍니다.

신지모루 오그랩 동작 주의사항

1. 거치 중 시동이 꺼졌을 경우
 - 전력 공급이 갑자기 중단 되더라도 홀더가 스마트폰을 잡은 채로 대기합니다. 전력이 다시 공급되면 터치 센서를 눌러 스마트폰을 탈거할 수 있습니다.
2. 거치 중 시동을 켰을 경우
- 홀더가 스마트폰을 잡은 채로 대기합니다. 터치 센서를 눌러 스마트폰을 탈거할 수 있습니다.
3. 홀더가 작동 중 시동이 꺼졌을 경우
 - 전력 공급이 중단되더라도 내부의 스프링이 작동하여 홀더가 끝까지 닫힙니다.
4. 휴대폰을 강제로 뺐을 경우
 - 홀더가 닫힌 채로 대기합니다. 적외선 센서에 감지되거나 터치 센서를 눌러 홀더를 작동시킬 수 있습니다.


製品構成

오그랩 미니 본체 + 센터패시아 거치대 + 교체용 러버패드 + C타입 케이블


별도 구매


대쉬보드용 크레들

차량 대시보드에 사용할 수 있는 타입입니다.  대쉬 보드 뿐 아니라 차량 유리에도 부착 가능하며, 겔패드와 흡착 방식의 접착으로 부착 위치의 변경이 가능합니다.

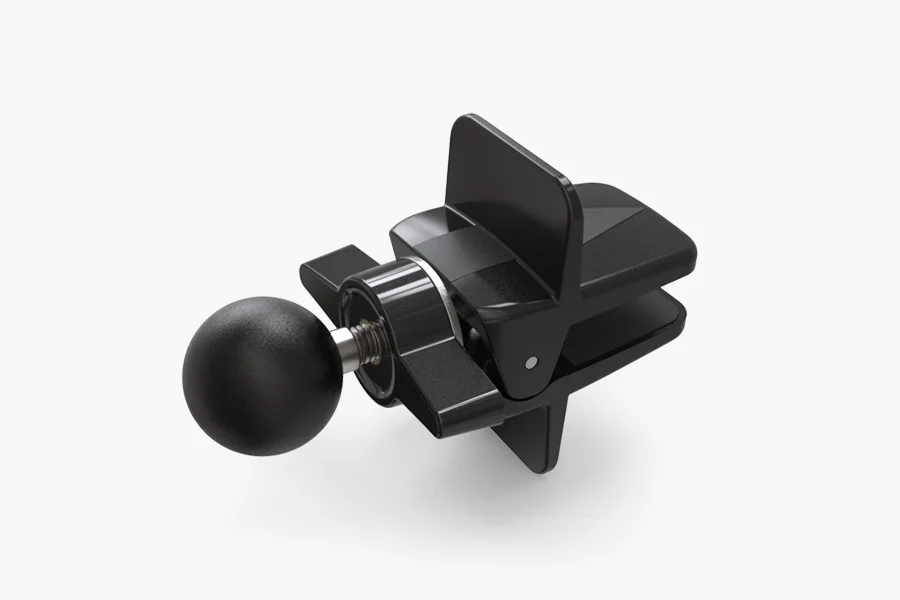

에어밴트 클립

 차량 송풍구에 사용할 수 있는 타입입니다. 송풍구 두께에 맞춰 직접 조절하여 사용할 수 있기 때문에 편리합니다. 처짐 방지로 흔들림 없는 거치가 가능합니다.
